среда, 31 декабря 2008 г.

С Новым Годом!!

Дорогие друзья!
Поздравляю вас с наступающим Новым Годом!!!
Пожелаю вам здоровья и терпения. Будут они - будет и все остальное у вас.
Спасибо БОЛЬШОЕ за оказанную поддержку в прошлом году и надеюсь на такой же пристальный взгляд с вашей стороны и в дальнейшем. А я постараюсь оправдать оказанное доверие. :-)

С уважением,
Алексей.

понедельник, 29 декабря 2008 г.

S — Сера, 16й элемент периодической таблицы Менделеева.

Спросите, а причем тут сера к блогу?
Очень просто, в канун НГ мои соседи получили небольшой сюрприз. Стойкий запах серы на всем этаже, надеюсь только моем и надеюсь не надолго.
И у меня есть ответ откуда он!!!
И вовсе это не из-за того, что я на балконе возле лифтов сплавлял в кокотнице, вместо жульена, серу и карбонат натрия, дабы получить волшебную серную печень.
На самом деле близится НГ, когда случаются чудеса.
Вот и в этот раз пробежало маленькое чудо, почему-то оставив после себя тот самый запах серы :-))
ЗЫ Хотя некоторые утверждают, что это костюм грядущего года быка, а не чертенок...

воскресенье, 28 декабря 2008 г.

Решетки

Вспоминая решетки на Хуане и Баунти, у меня даже мысли не было использовать наборные решетки. Потому поскреб в прустой голове, поискал нужные мысли, закасал рукова и приступил к собственноручному изготовлению тех самых решеток.
Ничего в принципе сложного, но все мелкое. Размер ячейки - 1мм. Ширина пильного диска на циркулярке - 1.6. Жалко матросиков, поломают же ноги.

В общем нашел кусок клена. Распустил на вот таки полоски, откалибровал до 1.0 мм.











Снова собрал вместе. Дабы пакет не развалился, торцы промазал ПВА.
















Делаем ровную поверхность по всей длине пакета.














Стоматологическая фреза, 1.0мм в диаметре, с переходной цангой до 2.35 посадку. Зверь. И дорогущая... Одну таки сломал :-( Хорошо купил сразу 5шт по совету друга, который поставляет эти фрезы.










Получаем вот такой мелкий забор. Не вытаскивая из тисков, удобно сразу обработать до приличного вида.












Вытаскиваем из тисков и отпиливаем торцы.







И тут настал момент истины. Решил я сравнить свои получившиеся (слева длиные) с тем, что дано в наборе (справа короткие). Долго искал, где они в коробке, но нашел таки.








Каковоже было мое удивление, когда наборные-то оказались как раз тем, что надо!!
Ну в общем по привычке в очередной раз записал себя в идиоты...

Пруха!!!

Да, меня таки посетила Пруха!!!

суббота, 27 декабря 2008 г.

Привет, монохромный друг! (Мадагаскар)

Да, начинаю рисовать как это будет. Правда не знаю зачем делать на всю длину, потому как эта палуба будет совсем немного видна.

четверг, 25 декабря 2008 г.

Люблю я это с утра.

Да, люблю. Полон сил и никто не мешает.
Потому с легкостью за день наделал кучу всего. (Палубы еще не подогнаны по месту.)

среда, 24 декабря 2008 г.

не нравится синей? ... красной! (старый детский анекдот)

продолжая тему, выкладываю картинки для разукраски :-)
Варианты, конечно же, очень приветствуются!
Своего рода конкурс разукрасок :-))))



среда, 17 декабря 2008 г.

Стая напильников потянулась в теплые края...

Сей пост хочу начать стаааааааарым-стаааааааарым анекдотом:

Одно американское предприятие купило в Советском Союзе самолет.

Этот самолет был аккуратно упакован в ящики, оставалось его
только собрать. Когда в США собрали самолет, получился пароход.

Все очень удивились, разобрали конструкцию, собрали заново и
опять вместо самолета пароход. Делать нечего, вызвали
представителя из Советского Союза. Тот приехал и собрал им
самолет. Американцы спрашивают:

— Как это у вас получилось?
— Здесь же в инструкции русским языком написано, что после сборки обработать напильником!

Вот она... Ключевая фраза...

Ввиду того, что запас бальзы у меня ограничен, пришлось вспомнить детсадовские занятия складывания кубиков, сборки мозаики... Ну и потом... "Обработать напильником."

Сначала лепим мозаику и складываем кубики.












А теперь напильник в руки. После чихал еще долгое время...











Кстати, в курсе, что производители химии для тружеников мастерских стали таки заботиться о нас?! Раньше семья со всякой химией, применяемой мною, мириться ну никак не хотела. Отсюда вечный насморк, хрипота в голосе, раздирающий кашель, слезящиеся глаза...
Так вот! Окрыл я втихоря баночку свежекупленной акриловой шпатлевки и был снесен запахом... спиленной сосны!!! Удивился очень. Работать ей - одно, нет даже два(!) удовльствия. :-)
На рабостях позвал супругу, заценить прогресс польских химиков. "Каким-то лекарством пахнет." No comments...

воскресенье, 7 декабря 2008 г.

Дежавю....

Притом самое настоящее дежавю. Просыпаясь с утра, приходя в мастерскую, гложет одна и таже мысль: "это уже было... и вот совсем недавно!!!" В общем эмоции те же (малки, ковыряния в носу) :-)

И очередные пробники палубы.

торец мазался копиркой и карандашом.








торец промазан ПВА с тушью















проклеена черная 0.1мм бумага











Все вместе.
















Немного из теории. Напишу здесь, дабы не забыть.
Изыскания из Мондфельда, Гудвина, Лонгриджа.

Палуба:

ширина 9" - 12" (3.1 - 4.2мм)
ширина на roundhouse 9" (3.1мм)

Обшивка:

ширина 11" - 14" (3.8 - 4.9мм)
длина досок 20-24фута (85 - 102мм)

Нагели 3/4" - 2" (0.26 - 0.7мм)
Шляпка гвоздей 5/8" (0.22мм)
Головка болта до 2.5" (0.88мм)
Высота головки болта 5/8 диаметра (0.55мм)
Шайба 1.25 диаметра головки болта (1.1мм)

ОБНОВЛЕНО:
вид пробников и листа шпона клена


Пробки на палубе. слева направо. 0.5, 0.4, 0.35

воскресенье, 30 ноября 2008 г.

Итак, Поехали!

Конечно же не удержалсмя и первым делом собрал это все воедино, дабы глаз порадовать и не только свой.
Дальше начинаются будни. Лазерная резка хорошо, но требует таки доработки. Черный торец шлифануть, прожиги на перемычках сгладить.


И вот первые украшательства. В принципе княвдигед в наборе дан таким, каким его показывают везда и вся. Однако Nepean Longridge в The Anatomy of Nelson's Ships показал из каких частей он состоит. Что не применул и я показать.

Составной киль, форштевень, ахтерштевень довольно точно повторяют обводы килевой рамки. Что, конечно же, порадовало.

суббота, 29 ноября 2008 г.

Что я думаю по этому поводу.

Думал сухо отписать о "+" и "-", по пунктам. Но что-то подвигло сделать это по-другому, кроме того, я не буду начинать с плохого, а заканчивать хорошим. Ровно как и не буду делать наоборот.
Весь спектр эмоций, который меня захлестнул, разглядывая впервые коробку, я тоже вскрывать не буду. Повторю только устоявшуюся мысль: "Коробка оставляет абсолютно неоднозначное впечатление"

Попытаюсь как умею это объяснить. Поехали!

Очень серьезное впечатление оставляют мануалы и инструкции. Вот цитата. "The kit of HMS Vanguard (and her sisters) is an exact scale model designed in the UK and Italy and produced and manufactured by Amati in Turin, Italy. The kit is based on the original Admiralty plans as main reference for the hull, bulkhead and deck details. All fittings, masts and rig have been researched using conteporary sources and the most up to date reference materials available to make the kit as accurate and as detailed as possible. Although the kit of Vanguard is as easy to build as we can make it, very basic woodworking skills (and patience) are still required. Estimated build time is between 1200 to 1500 hours..."
В общем предпоследняя фраза и является ключем к моему неоднозначному отношению.

Литье отличное. Но его красить надо. Чего делать ну совсем не хочется. А как я умею резать, отлично описал Клим. Кроме того, станки литые - это, извините, уже запредел. Хоть они и высочайшего качества и даже с литыми маленькими замками цапф. Также стоит вопрос как чернить орудия.

Материал (дерево) достойного качества. С этим проблем нет, надо будет, своего напилим. Но сдается мине, что круглых заготовок на весь рангоут не хватит. Да и в размере ли они - это узнаем позже.

Нитки - ничего подобного в наборах не видел. Правда, конечно, не самокрученные. Да и метраж все-таки тоже настораживает. Хватит ли? Но этого я никогда не узнаю, разве что кто-то расскажет...

Фототравленка очень даже. Но шокировало то, что даже те, детальки, которые запросто делаются из проволочки, здесь фототравлены. Надеюсь также, что эта латунь зачернится карбонатом меди. Медная обшивка уже готова к использованию. Вытравлен рисунок, имитация гвоздей, которыми листы прибивались. НО. листы клались внахлест, здесь же и рисунок на листке меди и инструкция исключают наклейку внахлест. Кстати, и на фотографии на коробке, и на планах медная обшивка положена неправильно. Упрощение или забывчивость разработчиков?

МДФ. Три буквы. Я конечно понимаю, новый век, новые материалы... Но больно стойкое предубеждение против использования МДФ в судомоделизме...

Лазерная резка. Видел раньше опаленные швы. Здесь все путем. НО. в местах, где лазер останвливается или меняет направление движения, заметны прожиги. Еще не знаю насколько это портит саму заготовку.

Сходимость деталей будет видна, когда начну собирать. Тогда и буду охать или ахать, материться или довольно ухмыляться, почесывая пузо.

В общем, пока мой вердикт таков: Набор стоит своих денег. И ориентирован на моделистов, у которых за плечами есть некоторый опыт и огонь в глазах. И которым все равно на историческую достоверность изготовления той или иной фигнюшки.
Безусловно, модель на полке выглядит очень престижно и богато. Дажо просто собранная из коробки.
НО.
Как мне кажется, зря Амати ударилась в фототравленку и литье. Такое упрощение, ИМХО, портит всю задумку. Почему-то вспомниается девиз миллиарда трехсот тысяч наших соседей: "чуть плохо - все равно хорошо..."

Коробка. Содержимое.

Все-таки имея любые стальные нервы, невозможно остаться равнодушным во время ожидания счастливого момента прихода Коробки. Сия чаша не минула и меня.
Ехать до места встречи оказии (автобуса) от меня всего минуты 4-5. Однако я прискакал туда как сайгак минут за 30. Те, кто в это время были в онлайне в асе, прочувствовали практически в полной мере. К слову говоря, я на паровоз-то приезжаю минут за 5 до отправления, чтобы гордо ветром пронестись по вокзалу к своему месту.
Вглядываясь в заляпанные номера приходящих автобусов, я таки распознал нужный. Не трудно догадаться, что это был последний пришедший. Здесь скажу отдельно БОЛЬШОЕ спасибо своему другу Сергею Головенчику! Который помог в кратчайшие сроки организовать доставку.
Сознаюсь еще раз, взяв коробку, руки, коленки, голос все-таки предательски задрожали...
Было 21-30 пятницы вечера. По заведенной традиции мужской сбор в этот день был назначен на 22-00. Прилетев домой, у меня было порядка 10 минут, чтобы рассмотреть, что же там внутри такого тяжелого. Беглый взгляд оставил абсолютно неоднозначное впечатление. О чем и было поведано в течение 40 минут друзьям в таверне "Верфь". На столе. ((с) оригинал фразы находится вот здесь и всецело принадлежит Климу) Друзья только удивленно спросили, когда я успел так пристально изучить содержимое коробки.

И как выдумаете, кто первым досконально разобрался с коробкой? Правильно, Ивашка :-)


Итак. Что же там внутри? Ящик ли это Пандоры или ларец со сказочными богатствами?
Для начала я покажу, что там лежит и в каком виде. По ходу вы сами сможете сделать свои выводы. Мои же умозаключения будут преданы огласке в отдельном посте.

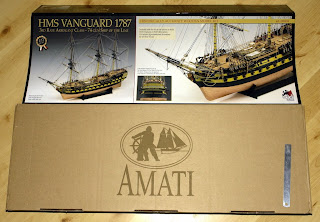

Вот так выглядит коробка. Размеры довольно внушительные. И вес заставляет удивляться.

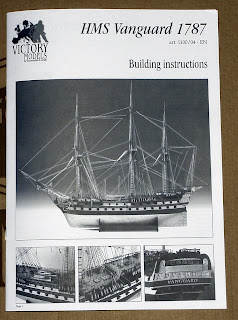

Большой 32-стр. чб мануал с подробнейшими инструкциями как собрать и обшить корпус.























Большой буклет с историй сего кораблика, а также детальным описанием битвы на Ниле.

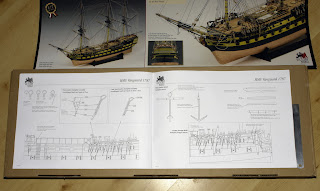

Далее идет более полное словесное описание как все-таки это чудо следует собирать. Дается парт лист, а также какие краски необходимы (нумерация Humbrol).

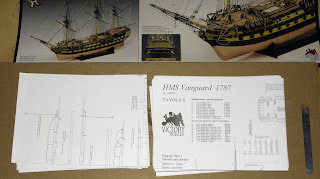

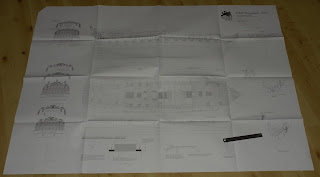

20 листов чертежей, инструкций, подсказок что и как лучше сделать.









Вот такого размера. Честно говоря я даже и не знаю как этот размер называется? А0?

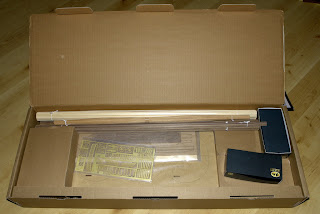

Открываем коробочку, а там поменьше коробочки.

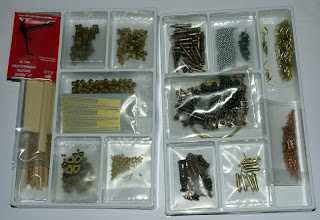

Далее вскрываем коробочки и находим всякие хернюшечки :-))

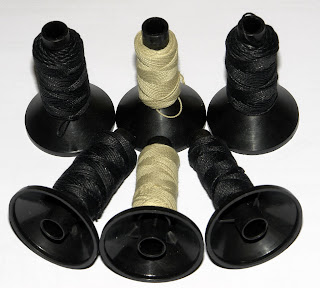

Нитки №1.

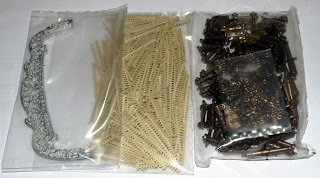

Литье на корму. Заготовки для решеток. Литие стволы орудий и .... литые станки...









Нитки №2. И еще литье всякое разное.












И еще хернюшки.

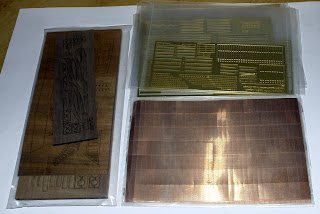

Травленка. Латунь и медь. Лазерная резка.

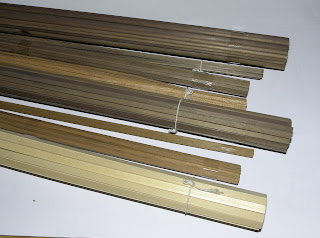

О! Наконец-то дерево попалось!!!!

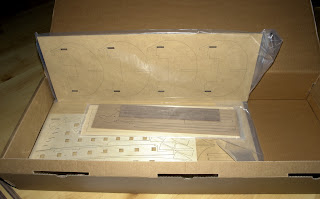

МДФ. Лазерная резка.











Вот собственно и все, что мне там встретилось.
Кстати, Ивашке больше всего понравились нитки №1, которые на бобинках. До сих пор сидит играет с ними. :-)
